电站截止阀 J61H、J61Y

电站截止阀 J61H、J61Y

编辑日期:2016/6/1 16:19:24      点击:
  • 产       地:上海
  • 型       号:J61H、J61Y
  • 公称压力:PN100~PN320
  • 公称通径:DN10~DN100
  • 适用介质:水、蒸汽等
  • 适用温度:≤570℃
产品介绍

  一、产品概述

  高温对焊电站截止阀J61H、J61Y适用于公称压力PN100~PN320及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。

  电站截止阀J61Y 特点:

  1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

  2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长

  3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。

  4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠

  执行标准

  设计标准:JB/T 3595/E101

  结构长度:JIS E101

  对焊端:ANSI B16.25

  试验与检验:JIS E101

  压力-温度:JB/T 3595

  产品标识:GB/T 12220

  供货规范:JIS E101

  二、主要技术参数

型号
J61H-200V
J41Y-200V
工作压力(MPa)
19.6
15.58
6.96
19.6
15.58
6.96
适用温度(℃)
≤200
≤450
≤570
≤200
≤450
≤570
适用介质
水、蒸汽等

     三、主要零部件材料

材料
阀体、阀盖
铬钼钒钢
阀瓣
铬钼钒钢+堆焊硬质合金
阀座
铬钼钒钢+堆焊硬质合金
阀杆
铬钼钒钢

                                              电站截止阀

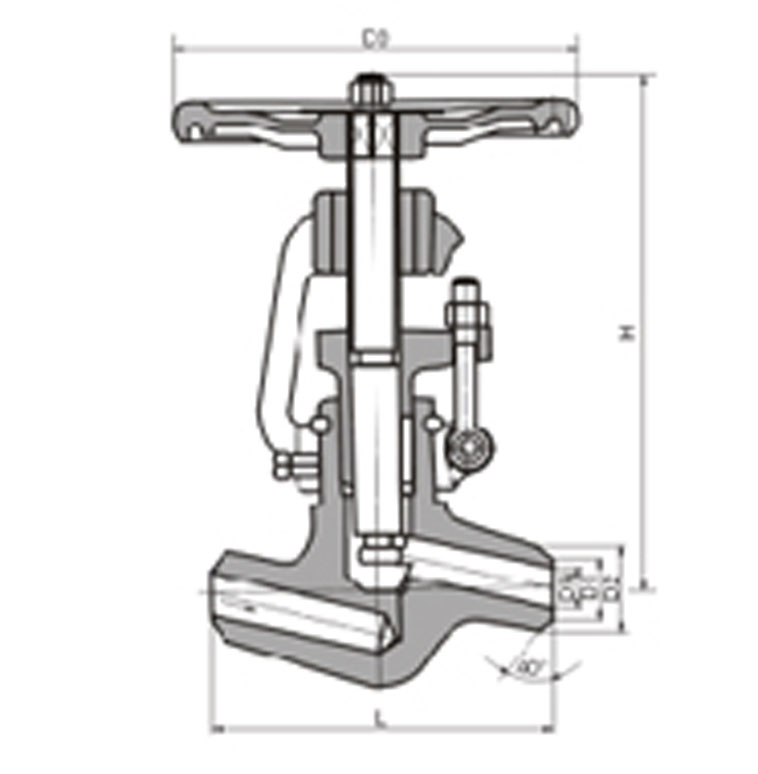

       四主要外形和连接尺寸

公称通径DN 主要外形尺寸和连接尺寸(mm) 重量(kg)
L D1 D2 D3 α H Do
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 / 37.5 185 140 2.8
15 150 17 36 / 37.5 247 200 7.5
20 135 170 22 42 / 37.5 248 200 9
25 135 170 26 42 / 37.5 248 240 9.5
32 170 180 31 44 / 37.5 248.5 280 15
40 230 38 60 / 37.5 440 280 23
50(1) 250 50 82 / 32 450 320 60
50(2) 320 350 50 82 / 32 450 320 64
65 370 260 69 100 110 32 669 400 74
80 400 430 470 84 108 130 32 669 450 112.5
100 455 560 107 144 165 32 755 500 178.5

 注:DN50为两种结构

J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10 120 120 12 28 / 37.5 189 140 3
15 150 150 17 40 / 37.5 250 200 9
20 135 170 135 170 22 46 / 37.5 252 200 11
25 135 170 135 170 26 46 / 37.5 254 240 13
32 170 180 170 180 31 49 / 37.5 254 280 17
40 230 230 38 60 / 37.5 440 280 23
50(1) 250 250 50 90 / 32 453 320 68
50(2) 320 350 320 350 50 90 / 32 455 320 72
65 370 260 370 260 69 104 110 32 630 400 83
80 400 430 470 400 430 470 84 110 140 32 672 450 118
100 455 560 455 560 107 148 170 32 761 500 185
