蜗轮式偏心蝶阀 D343X,D343H,D343F

蜗轮式偏心蝶阀 D343X,D343H,D343F

编辑日期:2016/6/22 10:51:56      点击:
  • 产       地:上海
  • 型       号:D343X,D343H,D343F
  • 公称压力:1.0MPa~4.0MPa
  • 公称通径:DN50~DN1600
  • 适用介质:水、蒸汽、煤气、污水、腐蚀性介质
  • 适用温度:-29℃~425℃
产品介绍

  一、产品概述

  蜗轮式偏心蝶阀 D343X,D343H, D343F采用精密的U形弹性密封圈和三偏心金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油、化工、食品、饮料、医药等纯净管路及工业环保、水处理、高层建筑以及给排水和市政建设等工业管道上,作调节流量和截断流体之用。

    产品特点:

  1、硬密封蜗轮式蝶阀采用三偏心结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能

  2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,耐腐蚀,使用寿命长等特点

  3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损

  4、大口径蝶板采用绗架式结构,强度高,过流面积大,流阻小

  5、硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

  6、驱动装置可以多方位(旋转90°或180°)安装,便于用户使用

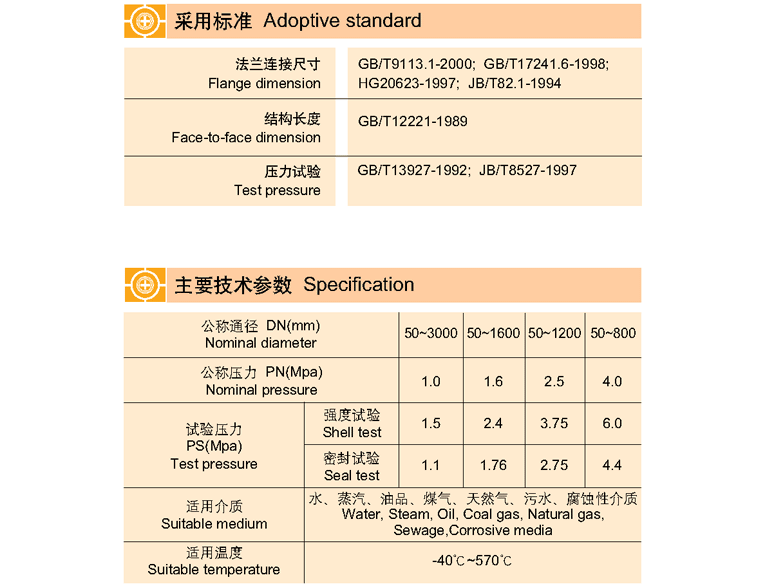

  二、主要技术参数

蜗轮传动法兰式偏心蝶阀

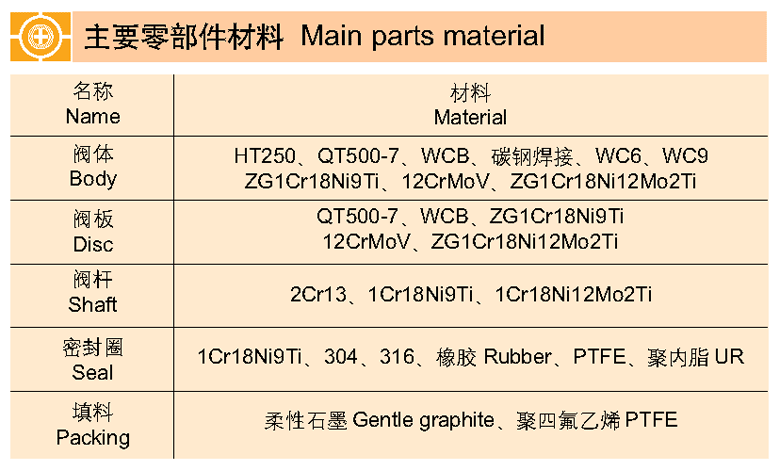

  三、主要零部件材料

法兰蝶阀

蜗轮传动法兰式偏心蝶阀 DH343X,DH343H, DH343F, DH343R

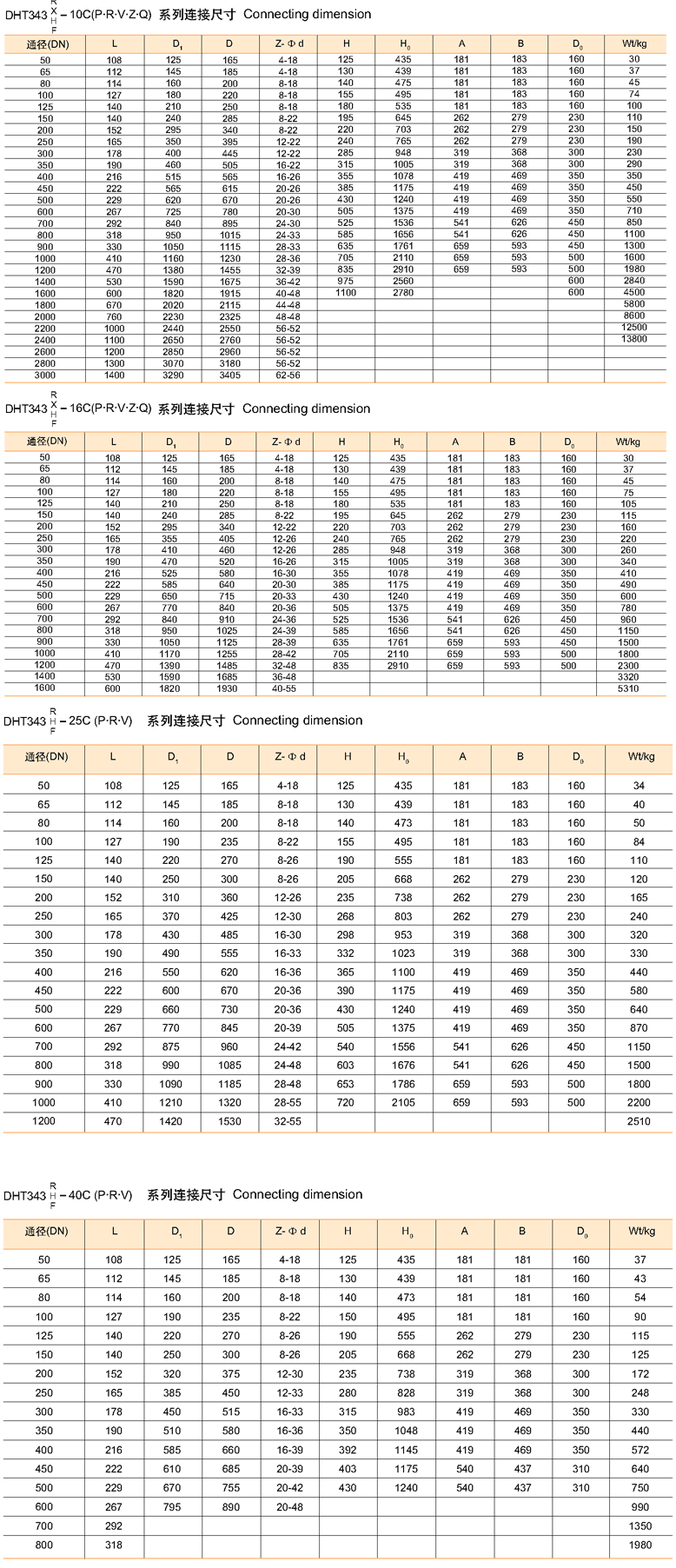

  四、主要外形与连接尺寸

法兰式偏心蝶阀
