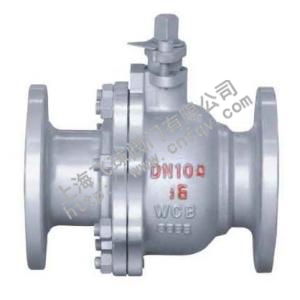

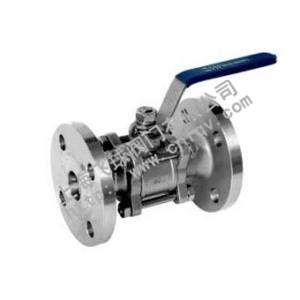

手柄式碳钢球阀 Q41F

　　一、产品概述

　　手柄式碳钢球阀 Q41F 主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

　　Q41F 手柄式碳钢球阀优点

　　1．流体阻力小，全通径的球阀基本没有流阻。

　　2．此球阀结构简单、体积小、重量轻。

　　3．手柄式碳钢球阀有两个密封面，而且密封面材料广泛使用各种塑料，密封性好，能实现完全密封，在真空系统中也已广泛使用。

　　4．此球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　6．在全开或全闭时，手柄式碳钢球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

　　8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

　　二、主要技术参数

　　1、公称压力或压力级：PN1.0-6.4MPa、ANSI CLASS 150-900、JIS10-20K

      2、公称通径或口径：DN15～DN200、NPS 1/4 ～8

      3、连接方式：法兰、对焊、螺纹、承插焊等
　　4、适用温度：-29℃～150℃
　　5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动

      6、阀体材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

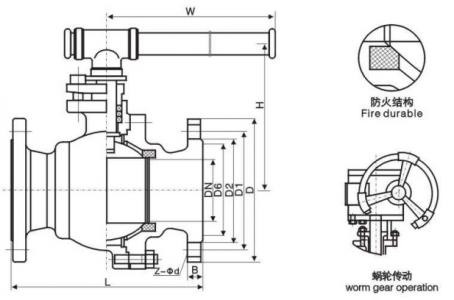

　　三、主要外形与连接尺寸

Q41F  PN16 连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	80	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

Q41F  PN25 连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

Q41F  PN40 连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

Q41F  PN64 连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
