法兰式三通球阀 Q44F, Q45F

法兰式三通球阀 Q44F, Q45F

编辑日期:2016/6/22 10:21:26      点击:
  • 产       地:上海
  • 型       号:Q44F, Q45F
  • 公称压力:1.6Mpa~4.0Mpa
  • 公称通径:DN15~DN250
  • 适用介质:水、蒸汽、油品、弱腐蚀性介质​等
  • 适用温度:≤150℃
产品介绍

  一、产品概述

  三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及

流向切换。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用双阀座结构,亦可根据用户要求采用四阀座结构。

  法兰式三通球阀产品特点

  1、三通球阀在结构上采用一体化结构,四面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化

  2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小

  二、主要技术参数

型号
Q45F-16C
Q45F-25C
Q45F-40C
Q45F-16P
Q45F-25P
Q45F-40P
工作压力(℃)
1.6
2.5
4.0
1.6
2.5
4.0
适用温度(℃)
≤150
适用介质
水、蒸汽、油品等
弱腐蚀性介质

  三、主要零部件材料

材料
阀体
碳素钢铸件
铬镍钛不锈钢铸件
球体、阀杆
2Cr13
铬镍钛不锈钢
密封圈
增强聚四氟乙烯
填料
聚四氟乙烯

法兰式三通球阀 Q44F, Q45F

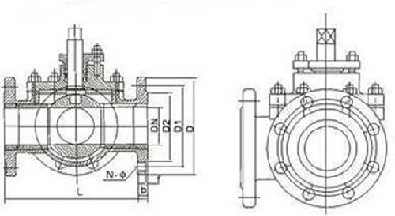

  四、主要外形与连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H W
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C  Q45F-16P  Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15 108 95 65 45 14 414 95 140
20 117 105 75 55 14 414 105 160
25 127 115 85 65 14 414 113 180
32 140 135 100 78 16 418 135 250
40 165 145 110 85 16 418 142 300
50 178 160 125 100 16 418 154 350
65 191 180 145 120 18 418 175 350
80 203 195 160 135 20 818 190 400
100 229 215 180 155 20 818 225 500
125 356 245 210 185 22 818 245 600
150 394 280 240 210 24 823 265 800
200 457 335 295 265 26 1223 305 800
250 533 405 355 320 30 1225 370 1300
