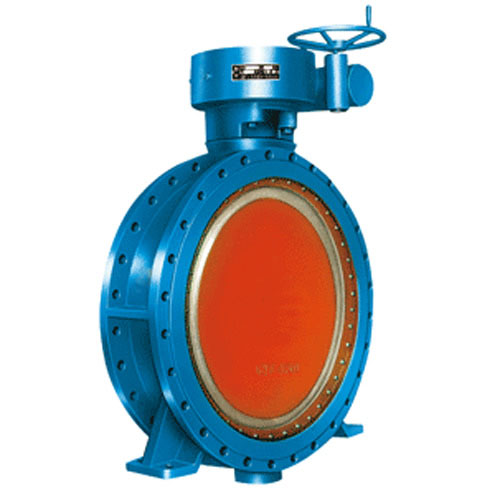

法兰式双向密封高性能蝶阀D345G

法兰式双向密封高性能蝶阀D345G

编辑日期:2016/6/1 17:40:04      点击:
  • 产       地:上海
  • 型       号:D345G
  • 公称压力:1.0MPa~2.5MPa
  • 公称通径:DN50~DN2000
  • 适用介质:水、蒸汽、煤气、污水、腐蚀性介质
  • 适用温度:≦200℃
产品介绍

  一、产品概述

  法兰式双向密封高性能蝶阀D345G适用于需要双向密封、频繁启闭、高可靠性要求的食品、纯净管路和石化、电力、冶金、交通、大型建筑等领域的重要管道饮料、医药、化工等阀门作启闭或调节流量用。驱动方式有蜗轮手动、气动、电动可供选择。

  法兰式双向密封高性能蝶阀结构特点本蝶阀采用高性能复合材料密封副r或者堆焊合金钢密封副、零泄漏、长寿命。独创的浮动阀座结构确保了阀门的双向密封r彻底解决了偏心蝶阀只能单向密封的问题。

  本蝶阀即有三偏心蝶阀的所有优点又具有高可靠的双向密封。

  双向密封蝶阀高性能三偏心双向密封蝶阀,其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。

  试验证明介质流动方向与蝶板转动方向相同时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好。当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、截止阀及球形阀。

法兰式双向密封高性能蝶阀

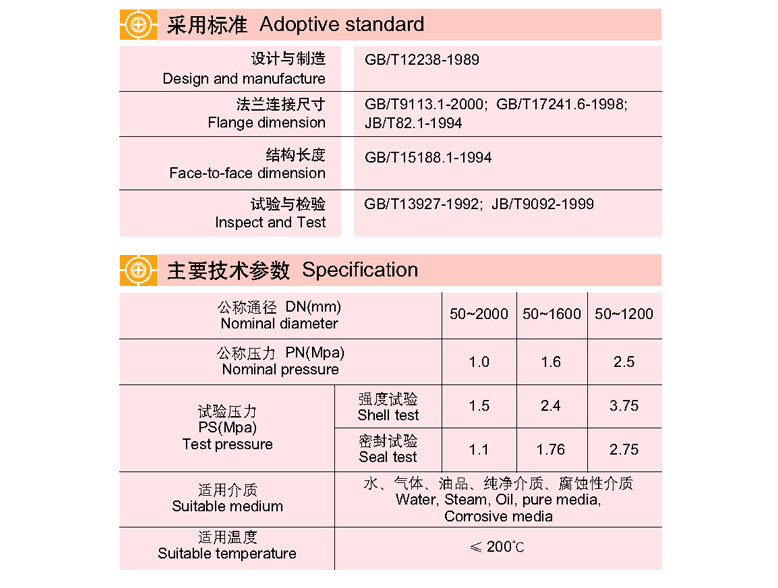

  二、主要技术参数

法兰式双向密封高性能蝶阀

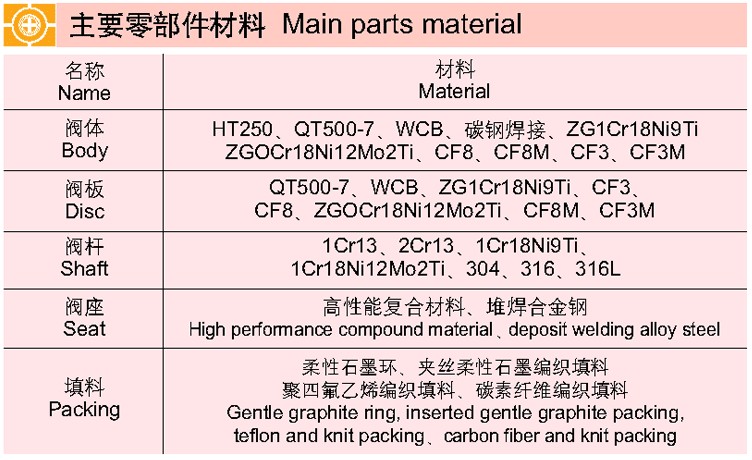

  三、主要零部件材料

法兰式双向密封高性能蝶阀

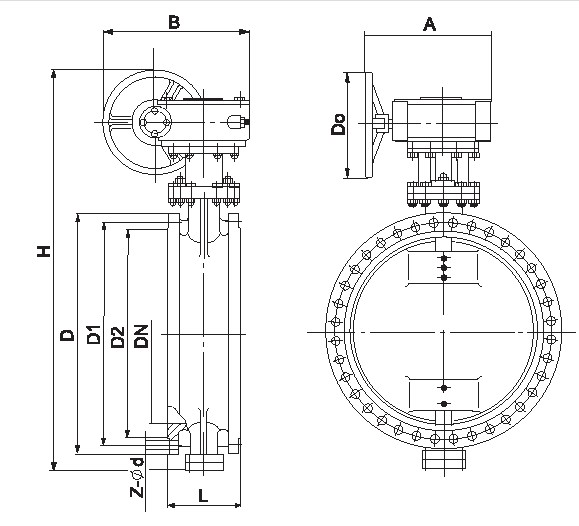

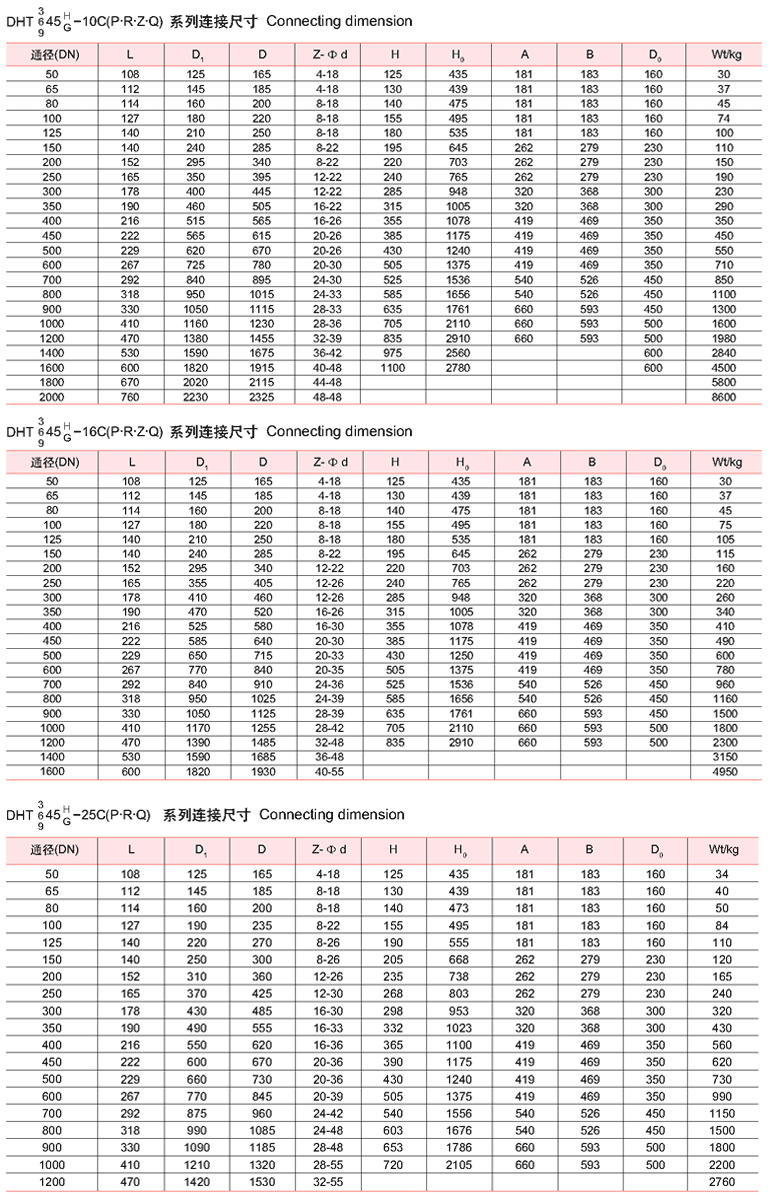

  四、主要外形与连接尺寸

法兰式双向密封高性能蝶阀
