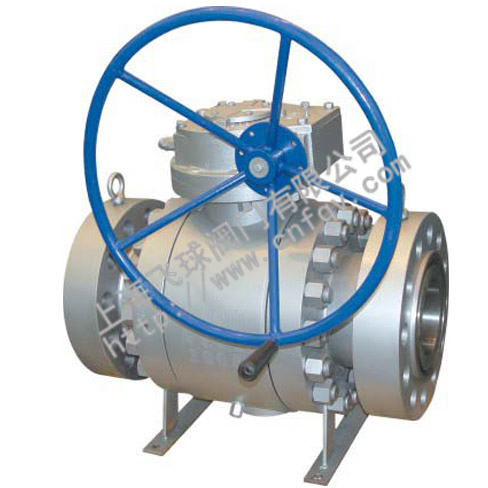

固定式碳钢球阀 Q347F/H/Y

编辑日期：2016/6/3 15:40:57 点击：

产地：上海
型号：Q347F/H/Y
公称压力：1.6MPa~16.0MPa
公称通径：DN50~DN800
适用介质：水、气、油品、酸碱腐蚀性介质
适用温度：-196℃～350℃

产品介绍

　　一、产品概述

　　固定式碳钢球阀 Q347F/H/Y是新一代高性能球阀与浮动球阀相比，工作时阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每台阀有两个阀座，每个方向都能密封，因而安装没有流向限制。

　　本阀有二片式和三片式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部设有调整片，保证球与密封圈的接触位置。

　　两段式和三段式固定球阀又称侧装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了了准确的球体位置。标准阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能。该球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点，适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。驱动方式：手动、气动、电动、液动等。

　　二、主要技术参数

试验压力（MPa）	公称压力(MPa)					压力级(Class)					JIS(MPa)
试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	3.1	7.8
密封试验	1.8	2.8	4.0	7.0	11.0	2.1	5.6	7.5	11.2	16.8	2.1	5.6
气密试验	0.5～0.7
工作温度	PTFE≤150℃　PPL≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸汽 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

　　三、主要零部件材料

零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	抗硫系列
零件名称	普通碳素钢系列	不锈钢系列	低温钢系列	GB标准	NACE标准
阀体、左体、底盖	A216-WCB	A351-CF8、CF8M、CF3、CF3M	A352-LCB、LCC	A216-WCB	A351-CF8M
球体	A216-WCB+HCr	A351-CF8、CF8M、CF3、CF3M	A352-LCB、LCC	A216-WCB+HCr	A351-CF8M
阀座	PTFE；烧结碳纤维；金属+橡胶组件
上、下阀杆	A182-F6a	A182-F304、316	A182-6a	318	A182-F316
阀座支承圈	A105.Zn	A182-F304、316	LF2.Zn	A105.Zn	A182-F316
阀杆填料	PTFE; 碳纤维
上、下阀杆轴承、止推轴	金属衬PTFE；烧结碳纤维
填料压环	A182-F6aA182-F6a	A182-F304、316	A182-F6a	A182-F6a	A182-F316
弹簧	3yc-7
双头螺柱	A193-B7	A193-B8、B8M	A320-L7	A193-B7	A193-B7
螺母	A194-2H	A194-8M	A194-4	A194-2H	A194-2H
压盖	A216-WCB，A105
排污塞	A105	A182-F304、316	LF2	A105	A182-F316

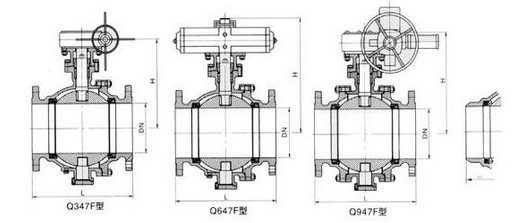

四、主要外形与连接尺寸

公称压力MPa	公称通径	L	H(mm)				重量(kg)
公称压力MPa	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6	100	229	178		416	470	45		78	85	40		73	80
	125	356	152		542	520	58		107	120	50		100	110
	150	394		205	572	538		117	145	180		100	130	160
	200	457		398	736	580		185	220	245		155	200	220
	250	533		495	890	637		245	280	300		215	255	280
	300	610		580	910	683		395	450	445		345	415	400
	350	686		625	1020	796		516	570	585		500	520	540
	400	762		720	1080	842		756	920	860		700	920	805
	450	864		770	1120	874		958	1140	1075		900	1140	1010
	500	914		840	1150	904		1200	1360	1310		1100	1360	1240
	600	1067		1050	1210	1120		1500	1620	1450		1400	1620	1360
	700	1245		1100	1300	1218		1800	1930	1810		1680	1930	1710
	800	1397		1150	1460	1328		2100	2250	2010		1980	2250	1910
2.5	100	305	178		416	470	50		85	100	50		80	90
	125	381	252		542	520	65		115	135	65		110	130
	150	403		205	572	538		125	165	195		110	150	180
	200	502		398	736	580		195	240	265		175	220	245
	250	568		495	890	637		265	300	320		240	275	295
	300	648		580	910	684		415	475	460		385	445	430
	350	762		625	1020	796		535	590	595		490	545	550
	400	838		720	1080	842		885	945	880		830	890	825
	450	914		770	1120	874		985	1160	1095		920	1100	1035
	500	991		840	1150	904		1230	1380	1340		1160	1310	1270
	600	1143		1050	1210	1120		1520	1640	1470		1430	1950	1380
	700	1245		1100	1300	1218		1825	1950	1830		1725	1850	1730
	800	1397		1150	1460	1328		2130	2270	2030		2010	2160	1920

公称压力	公称通径	L	H(mm)				重量(kg)
公称压力	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
4.0	100	305	178		416	470	55		90	110	80		85	105
	125	381	252		542	520	80		120	145	75		115	140
	150	403		205	572	538		140	170	205		125	155	190
	200	502		398	736	580		220	250	275		200	230	255
	250	568		495	890	637		365	310	335		340	295	310
	300	648		580	910	684		530	485	475		500	455	445
	350	762		625	1020	796		740	600	600		695	555	545
	400	838		720	1080	842		900	955	895		845	900	840
	450	914		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397		1150	1460	1328		2190	2310	2050		2070	2200	1930

公称压力MPa	公称通径	L	H(mm)				重量(kg)
公称压力MPa	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
6.4	50	216	105		360		16		33	50
	65	241	140		380		28		45	68
	80	283	150		450	435	36		55	80
	100	305	175		480	455	66		81	110
	125	381	250		645	525	98	110	120	140
	150	403	270	365	665	555	120	150	175	170	120	150	175	170
	200	502		395	735	595		280	240	220		280	240	220
	250	568		445	790	705		320	280	290		320	280	290
	300	648		515	870	730		480	540	500		480	540	500
	350	762		550	1020	780		640	760	710		640	760	710
	400	838		615	1080	765		870	980	1030		870	980	1030

公称压力MPa	公称通径	L	H(mm)				重量(kg)
公称压力MPa	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
10.0	50	292	160		360	380	25		60	65
	65	330	180		380	425	35		70	95
	80	356	200		450	435	50		125	120
	100	432	240		480	435	76		175	170
	125	508	280	320	645	525	98	130	230	220
	150	559		365	665	555		150	260	250		150	260	250
	200	660		395	735	595		350	4580	630		350	450	630
	250	787		445	790	705		580	590	640		580	590	640
	300	838		515	870	730		790	920	970		790	920	970
	350	889		550	1020	785		980	1100	1130		980	1100	1130
	400	991		615	1080	865		1200	1540	1520		1200	1540	1520

公称压力MPa	公称通径	L	H(mm)				重量(kg)
公称压力MPa	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
16.0	50	368	160		380	400	37		80	85
	65	419	180		395	440	52		120	125
	80	381	240		480	465	78		155	160
	100	457	260	290	535	510	110	160	195	210
	125	559		340	670	550		190	250	270
	150	610		385	705	580		220	480	350		220	480	350
	200	737		430	750	610		450	620	580		450	620	580
	250	838		475	820	735		760	960	870		760	960	870
	300	965		530	900	760		1050	138	1350		1050	138	1350

更多产品

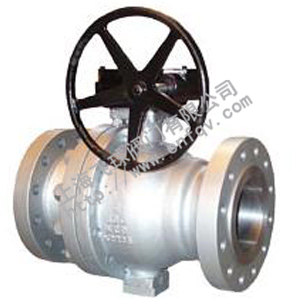

三段式大口径球阀 Q347F

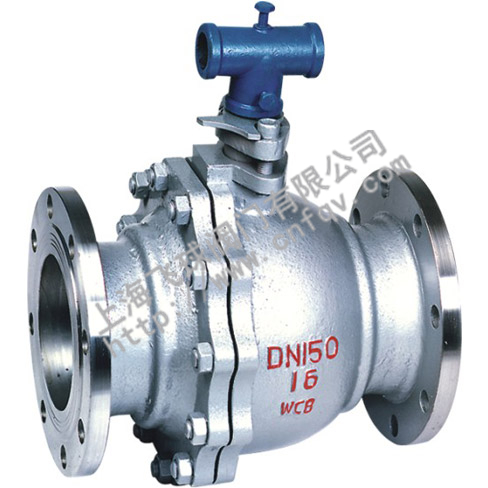

钢制手动球阀Q41F/H/Y

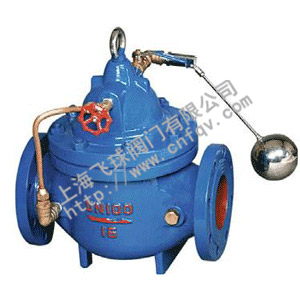

法兰式遥控浮球阀 100X-
