蜗轮法兰球阀

      一、产品概述

　　Q341F蜗轮法兰球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动蜗轮传动球阀，结构如图所示，在阀体内装有两个氟塑制成的固定密封阀座，在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开后时，通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠介质的压力将球体紧压在后面的阀座上，保证阀门的密封。

　　Q341F蜗轮法兰球阀一般使用在中大口径尺寸的管道上,蜗轮传动是在原有的球阀阀杆上接止齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。

　　二、产品特点：

　　1、蜗轮法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

　　2、完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

　　3、蜗轮法兰球阀它具有节流和控制流量之用。

　　4、蜗轮法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质。

      三、主要零件材料

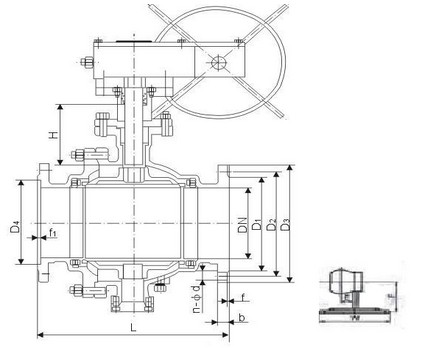

      五、主要外形连接尺寸:
