衬氟球阀 Q41F46  PN10 PN16

衬氟球阀 Q41F46 PN10 PN16

编辑日期:2013-11-5 13:55:36      点击:
  • 产       地:上海
  • 型       号:Q41F46
  • 公称压力:1.0MPa~1.6MPa
  • 公称通径:DN15~DN250
  • 适用介质:腐蚀性介质
  • 适用温度:-10℃~150℃
产品介绍

  【产品用途】

  衬 氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-20℃~180℃范围内长期使用于任意浓度的腐 蚀性管路、管线工作。气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门 设备最理想的选择之一。Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

  【产品特点】

  1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质

  2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护

  3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性

  4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏

  5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修

      6、流体阻力小,全开时球体通道、阀体通道和连接管道的截面相等,并且成直线相通,且介质流过球阀相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。

      衬氟球阀

  【执行标准】

  设计标准:GB12237

  结构长度:GB12221

  法兰标准:JB/T79-94 GB9113.1-26

  检验试验:JB/T9092-99


【性能参数】
型号
Q41F46-10
Q41F46-16
Q41F46-10C
Q41F46-16C
工作压力(MPa)
1.0
1.6
1.0
1.6
适用温度(℃)
-10~150
-20~150
适用介质
腐蚀性介质
材料
阀体
铸铁内衬聚四氟乙烯
铸钢内衬聚四氟乙烯
球体
铸钢外包聚四氟乙烯
密封圈
增强聚四氟乙烯
聚四氟乙烯
填料
聚四氟乙烯

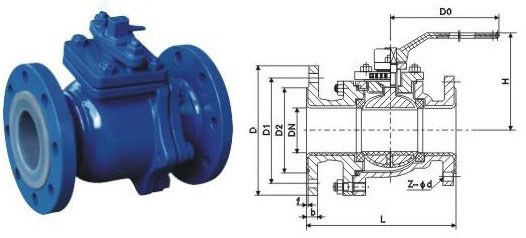

主要外形和连接尺寸

公称通径 PN1.6(MPa)主要外形尺寸和连接尺寸(mm) 参考值 重量
DN L D D1 D2 f b Z-Φd H1 Do
15 130 95 65 45 3 14 4-Φ14 95 140 4
20 140 105 75 55 3 14 4-Φ14 98 150 4.5
25 150 115 85 65 3 16 4-Φ14 113 150 5.5
32 165 135 100 78 3 18 4-Φ18 130 180 7
40 180 145 110 85 3 18 4-Φ18 135 200 9
50 200 160 125 100 3.5 20 4-Φ18 140 220 15
65 220 180 145 120 3.5 20 4-Φ18 145 280 17
80 250 195 160 135 4 22 8-Φ18 205 320 30
100 280 215 180 155 4 24 8-Φ18 230 380 40
125 320 245 210 185 4 26 8-Φ18 252 500 60
150 360 280 240 210 4 28 8-Φ23 283 600 75
200 400 335 295 265 5 30 8-Φ23 325 750 130
250 450 405 355 320 5 34 12-Φ26 370 900 210
