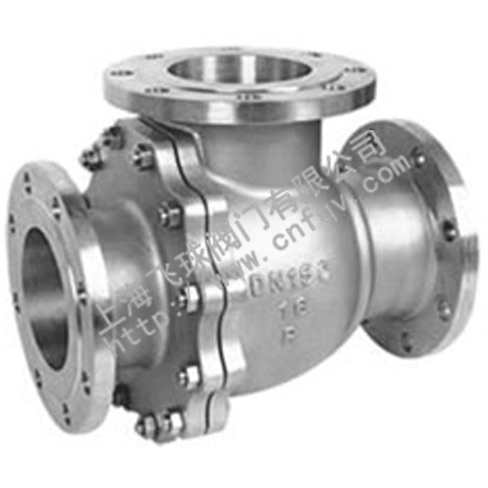

法兰三通球阀 Q45F，Q44F

　　一、产品概述

      三通球阀可分为L形和T形，L形(Q44F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q45F) 三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀 座结构。

　　三通球阀特点

　　1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。

　　2、三通球阀分T型和L型，使用寿命长，流通能力大，阻力小。

　　3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

　　三通球阀的工作方式

　　L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道上可靠密封。主要用于流路的换向。

　　T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

　　法兰三通球阀优点

　　1．流体阻力小，其阻力系数与同长度的管段相等。

　　2．结构简单、体积小、重量轻。

　　3．紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

　　4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　6．全开或全闭时，球体和阀座密封面与介质隔离，介质通过时，不会引起密封面的侵蚀。

　　7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

　　高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

　　法兰三通球阀 安装维护注意事项

　　1.要留有阀柄旋转的位置。

　　2.不能用作节流。

　　3带传动机构的球阀应直立安装。

　　三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

　　三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。

　　三通球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

　　它的工作原理如下

　　A、开启过程

　　1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

　　4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

　　B、关闭过程

　　1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

　　4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

　　法兰三通球阀 的结构特点

　　1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

　　2、上装式结构。对管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

　　3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

　　4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。

　　5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。

　　6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

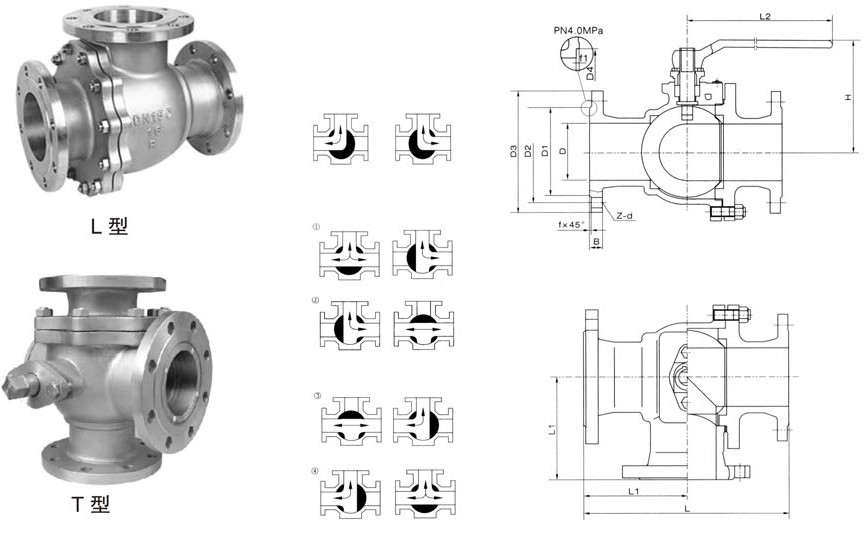

　　二、主要外形与连接尺寸

型号	公称通径 DN(mm)	尺寸(mm)
		L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

美标连接尺寸和外形 150Lb

公称通径 DN		尺寸(mm)
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25
